【企業要聞】黨員先鋒 凸顯本色―黨員先鋒突擊隊投身水位測量系統改造
日期：2020-06-12 閱讀數：
2020年6月2日，新疆神華國神某電廠與我公司聯手組建的黨員先鋒突擊隊完成了該電廠#1機組汽包水位測量系統改造項目。
黨員突擊隊成員照片
新疆神華國神某電廠#1機組汽包裝機4臺單室平衡容器進行水位測量，但測量誤差較大，汽包水位計邏輯設計補償公式中無溫度補償。由于測量不準確，汽包常年低水位運行，經停爐時對汽包內壁水線進行觀察，其低水位最高可達120mm。為消除水位誤差，鍋爐專業和熱工專業人員多次相互配合進行零位標定，熱工專業人員也曾對各個負荷下汽包水位隨壓力變化的數據進行了統計，通過數據進行修正后偏差仍然很大，運行人員通過調整后效果不明顯。由于汽包水位測量信號為MFT信號，對準確性的要求非常高，故鍋爐運行存在較大安全隱患。

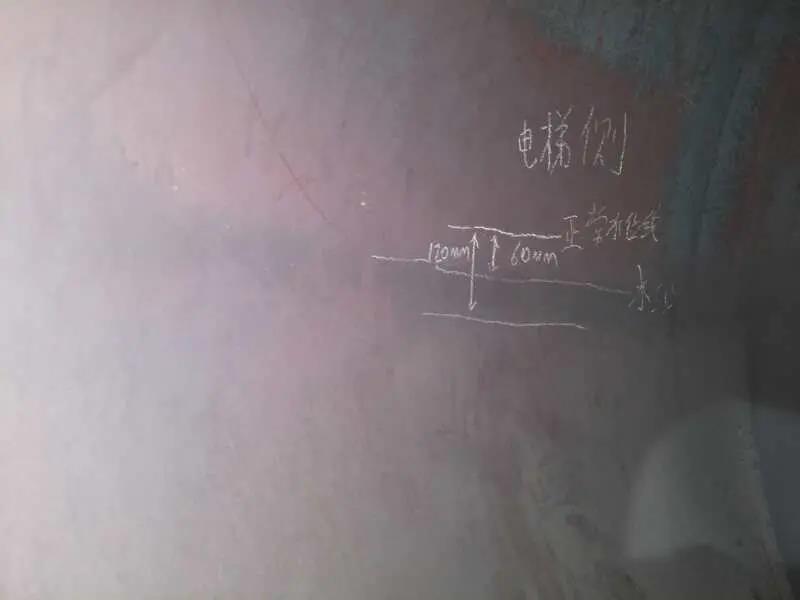

停爐后汽包內壁水線顯示低水位運行
汽包水位測量偏差大不滿足DL/T 1393-2014《火力發電廠鍋爐汽包水位測量系統技術規程》、國能安全[2014]161號《防止電力生產事故的二十五項重點要求》中對于汽包水位測量的要求。DL/T 1393-2014《火力發電廠鍋爐汽包水位測量系統技術規程》第5條內容“鍋爐汽包兩側水位應取每側水位測量的中間值，偏差大于60mm和100mm時均應報警。汽包同一側的各個模擬量汽包水位信號間的偏差大于50mm時應報警。”；第8條內容“鍋爐運行中應經常核對各個汽包水位測量裝置間的示值偏差，當同一側水位顯示值之間的偏差超過50mm時，應找出原因，進行消除。”同時長期處于低水位運行時造成的水冷壁爆管、汽輪機效率降低所產生的重大設備損壞事故的巨額修理費用和對電力生產安全運行的惡劣影響。鍋爐汽包滿、缺水事故是鍋爐運行的惡性頻發事故。可靠性統計表明，100MW及以上機組非計劃停用所造成的電量損失中，鍋爐機組故障停用損失占60％～65％，1995年100MW及以上鍋爐及其主要輔機故障停用損失電量近120億kWh。故障停用造成的啟停損失（啟動用燃料、電、汽、水）若每次以3萬元計，僅此一項全國每年直接經濟損失就達2400萬元。與此同時每次啟停，鍋爐承壓部件必然發生一次溫度交變導致一次壽命損耗，因此，防止鍋爐機組的非計劃故障停用，歷來受到各級領導的重視。
技術交底 站班會(huì )
應急演練
2020年5月新疆神華國神某電廠與我公司技術團隊組建了黨員先鋒突擊隊對#1爐汽包水位測量系統進行改造：拆除原4臺單室平衡容器，更換為我公司4臺DNZ系列內裝平衡容器。改造后的汽包水位兩側偏差不足10mm，同側偏差不足5mm，電廠多年來水位偏差大的問題終得解決，鍋爐的運行提高了安全保障，我公司的產品和技術得到電廠的信任與認可。除此之外，施工過程也積極響應《全國安全生產專項整治三年計劃》號召，黨員先鋒突擊隊將安全環保責任落到實處：受限空間應急演練、每日站班會(huì )、每日技術交底，嚴格按照300wm機組檢修文件包施工，執行風險預控手冊，安全全過程管控app，安全及質量點層層把關。保質的同時將安全隱患扼殺在搖籃里，保證了項目施工過程中的人員及設備安全。

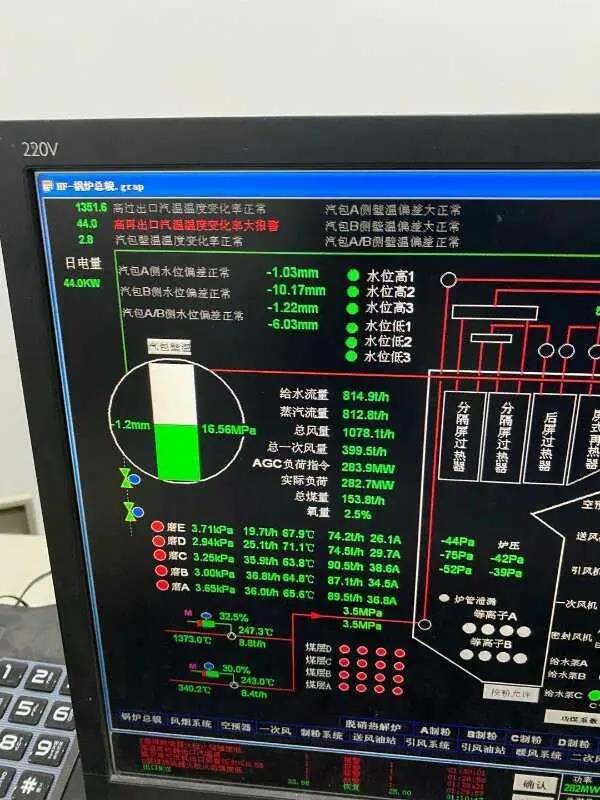

主控室監控畫面內裝平衡容器測量值顯示

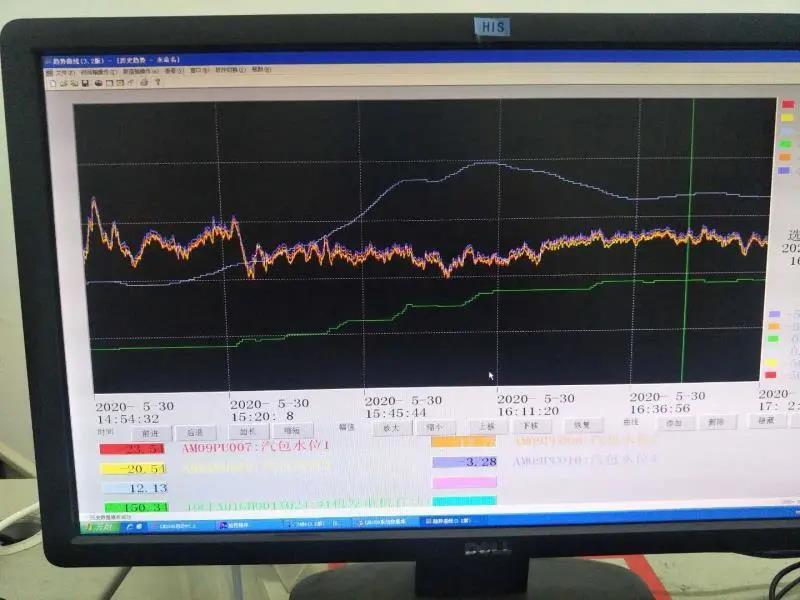

4臺內裝平衡容器曲線波動趨勢一致、誤差小
DNZ系列汽包內置水位平衡容器為我公司專利產品，它克服了環境溫度對單室平衡容器及參比水柱內水密度的影響，使信號更穩定，測量的附加誤差更小，補償公式更簡單，結果更準確。眾所周知，單室平衡容器及參比水柱內水的溫度受環境溫度和風向以及容器的結構、表管的走向布置影響較大，而水的密度與水的溫度關系較大，一個較小的差壓誤差，經補償計算后會(huì )增加近2倍的誤差，給水位測量帶來較大的一個隨機誤差。汽包內置水位平衡容器，將單室容器置于汽包內部，使其水容器和參比水柱永遠處于飽和環境下，克服了參比水柱水溫難以測量的不足，從而使信號更加穩定。DNZ系列汽包內置水位平衡容器提供了一個更加穩定、可靠、準確的差壓信號，從而使汽包水位測量、調節和保護更加真實可信。
20年來華電測控設備有限公司一直致力于汽包水位測量系統改造，公司起草編制的《火力發電廠鍋爐汽包水位測量系統技術規程》（DL/T1393-2014），由國家能源局頒布，在電力行業得到了推廣應用。公司自主研發、生產的HDSC汽包水位測量與保護系統系列產品已取得五項國家發明專利和一項美國發明專利，十項國家實用新型專利，并有三個產品被評為河北省優秀發明。歡迎各界前來咨詢合作，共同攜手構建水位測量安全新時代。
市場部 劉曉娜
